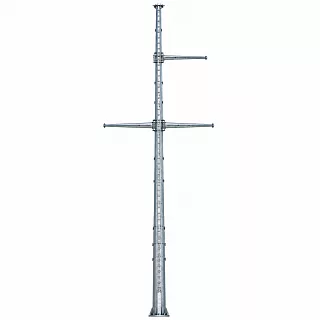

ППМ35-6

Описание

Промежуточная переходная многогранная опора ППМ35-6 применяется на воздушных линиях электропередачи напряжением 35 кВ, на участках переходов через инженерные сооружения, дороги, водные преграды и другие объекты, где требуется увеличенный габарит и надёжная фиксация проводов. Конструкция разработана по проекту 22.0098 ОАО «НТЦ электроэнергетики» и используется при строительстве и реконструкции распределительных сетей.

У опоры одностоечное исполнение из стальных многогранных секций. Многогранное сечение формирует высокую пространственную жёсткость и устойчивость к знакопеременным нагрузкам, возникающим от ветра, гололёда и неравномерного натяжения проводов. Такая конструкция позволяет эффективно воспринимать эксплуатационные воздействия без избыточной металлоёмкости.

Высота опоры составляет 18 600 мм, высота до нижней траверсы — 13 500 мм. Эти параметры обеспечивают необходимые габариты при переходах и соответствие требованиям по изоляционным расстояниям для ВЛ 35 кВ. Стойка сечением 620/200 мм изготавливается из листовой стали с гибкой и продольной сваркой, что гарантирует стабильность геометрии и прочностных характеристик.

Секции соединяются телескопическим способом: верхняя часть устанавливается сверху на нижнюю с расчётной длиной захода. Такое соединение обеспечивает надёжную передачу нагрузок в стыке, упрощает сборку на трассе и снижает трудоёмкость монтажных работ.

ППМ35-6 рассчитана на эксплуатацию в ветровых районах I–V, поэтому может применяться в большинстве климатических зон РФ. Конкретные допустимые нагрузки, пролёты и схемы закрепления проводов определяются проектом линии и расчётами.

Антикоррозионная защита выполняется методом горячего цинкования, который формирует долговечное покрытие, устойчивое к атмосферным воздействиям. При необходимости возможно дополнительное порошковое или полимерное окрашивание. Расчётный срок службы опоры — до 30 лет при соблюдении условий эксплуатации.

Монтаж осуществляется на проектные фундаменты, тип и параметры которых назначаются по результатам инженерно-геологических изысканий. Одностоечная схема упрощает размещение опоры в стеснённых условиях и уменьшает объём земляных работ.

ППМ35-6 используется как надёжное переходное решение на ВЛ 35 кВ, обеспечивает требуемые габариты, устойчивость конструкции и стабильную работу линии в различных климатических условиях.
