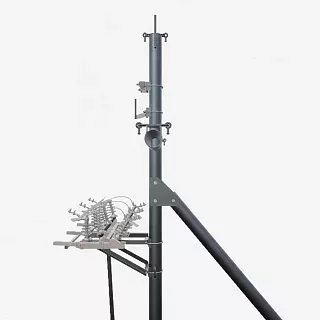

Концевая опора Кт10-1-РМт

Описание

Концевая опора Кт10-1-РМт — металлическая трубчатая анкерная конструкция для воздушных линий электропередачи напряжением 6–10 кВ. Применяется на концах участков ВЛ, в точках анкерного закрепления проводов, при подключении к подстанциям и распределительным устройствам. Конструкция рассчитана на восприятие продольных усилий тяжения и обеспечивает стабильную работу линии в расчётных климатических районах.

Изделие относится к опорам ВЛ 6–10 кВ из бурильных и отработанных труб и предназначено для сетей промышленного, коммунального и сельскохозяйственного электроснабжения.

Назначение и особенности

Концевая опора Кт10-1-РМт используется:

• на концах трасс ВЛ 6–10 кВ;
• в анкерных узлах линии;
• при переходах «воздух–кабель»;
• при вводах линии на ТП и РП.

Опора воспринимает:

• продольные усилия тяжения проводов;
• ветровые нагрузки;
• гололёдные нагрузки.

Анкерная схема работы обеспечивает устойчивость линии при одностороннем и несимметричном тяжении.

Технические характеристики

• Тип: концевая опора.
• Класс линии: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146×8 мм.
• Длина траверсы: 1930 мм.
• Профиль траверсы: 146×8 мм.

Подкос:

• Высота — 9000 мм.
• Профиль — 146×8 мм.

Защитное покрытие:

• горячее цинкование.
• порошковое/полимерное окрашивание.

Расчётный срок службы: до 30 лет.

Конструкция и материалы

Опора представляет собой пространственную трубчатую металлоконструкцию с подкосом, обеспечивающим жёсткость и устойчивость при восприятии продольных нагрузок.

Материалы изготовления:

• сталь 09Г2С;
• трубы обсадные и электросварные (возможно изготовление из материалов согласно Арх. № 4.0639).

Сталь 09Г2С отличается высокой прочностью, хорошей свариваемостью и устойчивостью к низким температурам, что важно для эксплуатации в большинстве регионов РФ.

Антикоррозионная защита

Для защиты от коррозии применяется:

• горячее цинкование по ГОСТ 9.307;
• порошковое или полимерное окрашивание по требованию заказчика.

Комбинированная защита повышает стойкость конструкции в агрессивных климатических условиях.

Комплектация и опции

Стандартная поставка включает:

• стойку опоры;
• траверсу;
• подкос;
• крепёжные элементы.

Дополнительно доступны:

• изготовление по проектной документации;
• окраска по каталогу RAL;
• комплект закладных деталей.

Монтаж, эксплуатация и обслуживание

Монтаж выполняется по проекту ВЛ с соблюдением ПУЭ и профильных нормативов.

Ключевые требования:

• устройство фундамента по расчёту;
• контроль вертикальности установки;
• корректный монтаж подкоса и траверсы;
• соблюдение проектных усилий натяжения.

В период эксплуатации рекомендуется регулярный визуальный осмотр покрытия и соединений.

Область применения

Опора Кт10-1-РМт применяется:

• в распределительных сетях 6–10 кВ;
• в городской и сельской энергетике;
• на промышленных объектах;
• при строительстве и реконструкции ВЛ.

Конкретные нагрузки и условия применения определяются проектной документацией линии.

Документы и нормативы

Проектирование и изготовление выполняются с учётом действующих нормативов РФ.

Расчёт и конструкции:

• СП 16.13330 «Стальные конструкции».
• СП 20.13330 «Нагрузки и воздействия».
• СП 22.13330 «Основания и фундаменты».

Материалы и покрытия:

• ГОСТ 19281 — сталь 09Г2С.
• ГОСТ 9.307 — горячее цинкование.
• ГОСТ 8732, 8734 — стальные трубы.

Эксплуатация ВЛ:

• ПУЭ (7-е издание).
• СО 153-34.20.121-2006.
• РД 34.20.504-94.

Преимущества Кт10-1-РМт

• Надёжная анкерная работа на тяжение.
• Усиленная подкосная схема.
• Применение стали 09Г2С.
• Высокая коррозионная стойкость.
• Срок службы до 30 лет.
• Совместимость с типовой линейной арматурой.
• Изготовление под проект.
