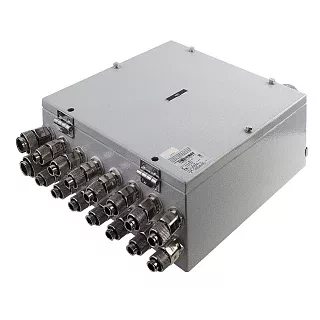

Взрывозащищенная клеммная коробка КСРВ-М202012
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М202012 — квадратный типоразмер серии КСРВ-М с увеличенной площадью внутреннего пространства по сравнению с КСРВ-М151512. Размер корпуса составляет 200×200 мм при глубине 120 мм.
Для внутреннего монтажа предусмотрена панель размером 150×150 мм с монтажными размерами 140×140 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 45 (26 в одном ряду) |
| 4 | 37 (22 в одном ряду) |
| 6 | 17 |
| 10 | 13 |
| 16 | 11 |
| 35 | 8 |
| 50 | 7 |
| 70 | — |
| 120/150 | — |
| 240 | — |
Для КСРВ-М202012 предусмотрено до 45 клемм для позиции 2,5 мм² и до 37 — для 4 мм². Для этих двух позиций отдельно указано максимальное количество в одном ряду — 26 и 22 соответственно. Для следующих позиций допускается 17, 13, 11, 8 и 7 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 8/8 | 8/8 |
| 1 | 8/8 | 8/8 |
| 2 | 6/6 | 6/6 |
| 3 | 5/5 | 5/5 |
| 4 | 3/3 | 3/3 |
| 5 | 2/2 | 2/2 |
| 6 | 2/2 | 2/2 |
| 7 | 1/1 | 1/1 |
Для КСРВ-М202012 допустимое количество кабельных вводов одинаково по сторонам А и Б для всех приведенных кодов. Для кодов 01 и 1 допускается по 8/8 вводов на каждой стороне, для кода 7 — по 1/1.
Технические характеристики
Применение
КСРВ-М202012 подходит для соединительных и распределительных схем, где требуется квадратный корпус с большей клеммной вместимостью и возможностью установки кабельных вводов кодов 01–7.
При подборе учитываем количество и сечение проводников, тип и количество клеммных зажимов, размеры кабельных вводов и стороны их расположения. Максимальные значения в таблицах относятся к соответствующим вариантам комплектации.
Преимущества практического использования
По сравнению с КСРВ-М171109 модель КСРВ-М202012 имеет большую площадь корпуса и более высокую клеммную вместимость. Для позиции 2,5 мм² допускается до 45 клемм против 20, для 4 мм² — 37 против 17. Также расширяется диапазон допустимых кабельных вводов до кода 7 включительно.
Симметричный корпус 200×200 мм дает одинаковые значения допустимого количества кабельных вводов по сторонам А и Б. Для внутреннего монтажа предусмотрена панель 150×150 мм.
Следующий типоразмер — КСРВ-М231815 с внешними габаритами 230×180×150 мм и массой 3,1 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М202012
КСРВ-М202012 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и дополнительные исполнения.Похожие товары
