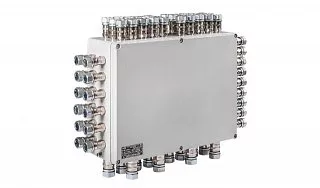

Взрывозащищенная клеммная коробка КНВ-У 15.15.08 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 15.15.08 из низкоуглеродистой стали предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах. Модель применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется использование электротехнического оборудования во взрывозащищённом исполнении.
Коробка имеет квадратный корпус габаритами 150 × 150 × 80 мм и массой 1 кг. Глубина 80 мм предоставляет дополнительное пространство для размещения клеммного оборудования и организации внутренней прокладки проводников по сравнению с аналогичной моделью глубиной 60 мм.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали толщиной 1,2–1,5 мм. Металлическая поверхность защищена структурным порошковым покрытием стандартного цвета RAL 7035, обеспечивающим антикоррозионную защиту.
Для размещения внутреннего оборудования предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Клеммное оснащение подбирается с учётом электрической схемы, количества подключаемых проводников, их сечения и условий эксплуатации.
Конструкция предусматривает уплотнение крышки для защиты внутренних электрических соединений от проникновения пыли и влаги. В зависимости от исполнения и комплектации степень защиты оболочки составляет IP65 или IP66. Для подключения защитного заземления предусмотрены внутренний и внешний элементы.
Кабельные вводы размещаются на корпусе в соответствии с согласованной схемой. При определении количества и расположения отверстий учитываются диаметры кабелей, габариты вводов, доступная площадь стенок и размещение клеммного оборудования.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретное исполнение подбирается в соответствии с условиями эксплуатации и требуемой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 15.15.08 применяется для создания локальных соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации и управления технологическим оборудованием.
Коробка подходит для подключения датчиков температуры, давления, расхода и уровня, измерительных приборов и исполнительных устройств. Она может использоваться для объединения нескольких сигнальных или управляющих кабелей и организации промежуточных соединений между полевым оборудованием и системами управления.
Глубина корпуса 80 мм позволяет рассматривать модель для монтажных схем, предусматривающих размещение клеммного оборудования и внутреннюю прокладку проводников, требующих дополнительного пространства.
Квадратная форма удобна при установке в местах, где кабельные линии подходят с нескольких направлений. Расположение вводов согласовывается с особенностями кабельных трасс и принятой схемой подключения.
КНВ-У 15.15.08 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Допустимость установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками окружающей среды и параметрами электрических цепей.
Преимущества практического использования
Квадратный корпус размером 150 × 150 × 80 мм сочетает компактную площадь основания с увеличенной глубиной. Это предоставляет дополнительные возможности для внутренней компоновки без увеличения ширины и высоты коробки.
Корпус из низкоуглеродистой стали обеспечивает механическую прочность конструкции. Структурное порошковое покрытие RAL 7035 защищает металлическую поверхность от коррозии.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для установки клеммного оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава или изоляционного материала.
Увеличенная глубина корпуса позволяет предусмотреть дополнительное пространство для прокладки проводников и размещения внутренних компонентов. Фактическая вместимость определяется типом клеммного оборудования, количеством подключений и размерами устанавливаемых кабельных вводов.
Возможность индивидуальной подготовки отверстий позволяет согласовать расположение кабельных подключений с направлением кабельных трасс. При разработке схемы учитываются конструктивные ограничения корпуса и необходимость доступа к соединениям при техническом обслуживании.
Степень защиты IP65 или IP66, различные температурные исполнения и варианты взрывозащиты позволяют подобрать комплектацию в соответствии с требованиями промышленного объекта.
Для серии КНВ-У также предусмотрено дополнительное оснащение, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Необходимость установки этих элементов определяется условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 15.15.08 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 15.15.08 из низкоуглеродистой стали для комплектации промышленных систем автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 150 × 150 × 80 мм, необходимое внутреннее оснащение, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
