Взрывозащищенная клеммная коробка КНВ-Н 6348B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 6348B из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.

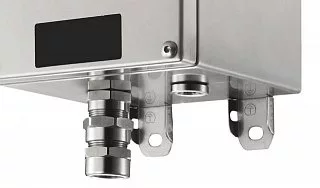

Корпус и крышка выполнены из нержавеющей стали AISI 316L. Материал устойчив к коррозии и подходит для эксплуатации оборудования в производственных помещениях и на наружных установках, в том числе в условиях повышенной влажности и воздействия агрессивных промышленных сред.

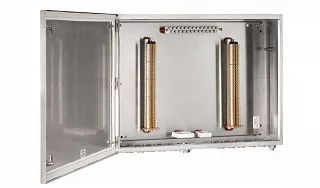

Внутренняя компоновка КНВ-Н 6348B формируется под конкретную электрическую схему. Клеммные терминалы устанавливаются на DIN-рейках, закреплённых на монтажной пластине. При комплектации учитываются количество линий, сечение проводников, расположение клемм и требования к заземлению.
Модель позволяет работать как с большим количеством проводников малого сечения, так и с силовыми линиями увеличенного сечения. Максимальное число устанавливаемых клеммных терминалов определяется сечением подключаемых проводников.
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 | 95 | 120 | 150 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 165 | 120 | 93 | 73 | 59 | 47 | 38 | 27 | 19 | 13 | 11 | 9 | 6 |
Технические характеристики
Применение
КНВ-Н 6348B применяется для организации силовых, сигнальных, измерительных и управляющих цепей на промышленных объектах, где требуется взрывозащищённое исполнение электрооборудования.
Коробка может использоваться в системах автоматизации технологических процессов, КИПиА, цепях управления промышленным оборудованием, а также в узлах соединения и распределения кабельных линий.
Вместимость модели позволяет формировать крупные коммутационные узлы. При использовании проводников сечением 1,5 мм² допускается размещение до 165 клеммных терминалов, при 2,5 мм² — до 120, при 4 мм² — до 93.
Для силовых цепей предусмотрена возможность установки клемм под проводники большого сечения. При сечении 70 мм² допускается до 19 терминалов, при 150 мм² — до 9, при 240 мм² — до 6.
Преимущества практического использования
КНВ-Н 6348B рассчитана на широкий диапазон сечений проводников — от 1,5 до 240 мм². Это позволяет использовать одну модель как для многоканальных сигнальных и управляющих цепей, так и для силовых соединений.
При небольшом сечении проводников коробка обеспечивает высокую плотность коммутации: до 165 клеммных терминалов для 1,5 мм² и до 120 для 2,5 мм².
Корпус из нержавеющей стали AISI 316L обладает высокой коррозионной стойкостью и подходит для сложных условий промышленной эксплуатации.
Внутренняя компоновка подбирается индивидуально под схему объекта. Можно учитывать требуемое количество клеммных терминалов, разные сечения проводников, необходимость разделения групп цепей, расположение DIN-реек и элементов заземления.
Коробка может комплектоваться дополнительными монтажными и вспомогательными элементами в соответствии с условиями эксплуатации и требованиями конкретного проекта.
Купить Взрывозащищенная клеммная коробка КНВ-Н 6348B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 6348B из нержавеющей стали с внутренней компоновкой под конкретную электрическую схему.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, параметры подключаемых кабелей, условия эксплуатации и необходимую дополнительную комплектацию.
