Взрывозащищенная клеммная коробка КНВ-А1717 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А1717 из алюминиевого сплава предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах, где требуется использование электрооборудования во взрывозащищённом исполнении.
Модель имеет квадратный корпус, позволяющий организовать кабельные подключения с нескольких направлений. Такая конструкция удобна для коммутационных узлов, объединяющих электрические цепи оборудования, расположенного на разных участках технологической установки.
Алюминиевый сплав обеспечивает механическую прочность корпуса при сравнительно небольшой массе. Внутреннее оснащение подбирается в зависимости от назначения коробки, количества электрических соединений и параметров подключаемых проводников.
Клеммные терминалы размещаются на DIN-рейках. Их тип, количество и расположение определяются электрической схемой и необходимым пространством для монтажа. При разработке компоновки учитываются направление подвода кабелей и доступность соединений для последующего обслуживания.
Отверстия под кабельные вводы выполняются по согласованной схеме. Для правильного размещения вводов необходимо соблюдать минимальные расстояния между отверстиями соответствующих размеров резьбы.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значение в каждой ячейке указывает минимальное расстояние между отверстиями соответствующих размеров резьбы. Например, для двух отверстий M16 требуется расстояние не менее 33 мм, для M20 и M32 — не менее 44,5 мм, для M63 и M80 — не менее 95 мм, для двух отверстий M80 — не менее 110 мм.
При подготовке схемы сверления дополнительно учитываются габариты кабельных вводов, доступная площадь стенок корпуса и расположение внутреннего оборудования. Приведённые значения не определяют максимально допустимое количество отверстий.

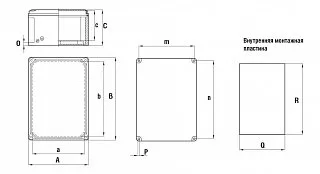

Технические характеристики
Применение
КНВ-А1717 применяется для организации локальных распределительных и соединительных узлов в системах промышленной автоматизации, контроля технологических процессов и управления электрооборудованием.
Коробка используется для подключения датчиков, контрольно-измерительных приборов, исполнительных механизмов и других компонентов электротехнических систем. Она позволяет выполнять промежуточные кабельные соединения и объединять электрические цепи нескольких устройств.
Квадратная конфигурация подходит для монтажных схем, предусматривающих подвод кабелей с разных сторон. Расположение клеммных терминалов и кабельных вводов выбирается с учётом существующей кабельной инфраструктуры и назначения подключаемых цепей.
Модель может использоваться на предприятиях нефтегазовой, химической, нефтехимической и других отраслей промышленности. Допустимость применения в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения и условиями эксплуатации.
Преимущества практического использования
Квадратная форма КНВ-А1717 предоставляет возможность распределять кабельные подключения между несколькими сторонами корпуса. Это позволяет согласовать расположение вводов с направлением кабельных трасс без необходимости изменять принятую схему прокладки кабелей.
Корпус из алюминиевого сплава сочетает механическую прочность и сравнительно небольшую массу. Материал подходит для изготовления электротехнических оболочек, предназначенных для промышленной эксплуатации.
Возможность индивидуальной внутренней комплектации позволяет подобрать клеммные терминалы и расположение DIN-реек под конкретную электрическую схему. При этом учитываются количество соединений, сечение проводников и необходимое пространство для выполнения монтажных работ.
Отверстия под кабельные вводы подготавливаются с учётом выбранных типоразмеров резьбы. Соблюдение минимальных расстояний позволяет разработать схему совместного размещения одинаковых и различных вводов в пределах конструктивных возможностей корпуса.
Для серии КНВ-А предусмотрены различные варианты взрывозащищённого исполнения. Конкретная комплектация выбирается с учётом требований к электрооборудованию, характеристик подключаемых цепей и условий эксплуатации.
Согласование внутренней компоновки и расположения кабельных вводов на этапе заказа позволяет подготовить коробку под особенности конкретного коммутационного узла.
Купить Взрывозащищенная клеммная коробка КНВ-А1717 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А1717 из алюминиевого сплава для комплектации систем промышленного электроснабжения, автоматизации, контроля и управления технологическими процессами.
Для подбора исполнения необходимо указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число подключаемых кабелей, размеры резьбы и необходимое расположение кабельных вводов.
При согласовании комплектации учитываются электрическая схема, условия эксплуатации, требования к внутреннему оснащению и возможность размещения отверстий с соблюдением установленных минимальных расстояний.
