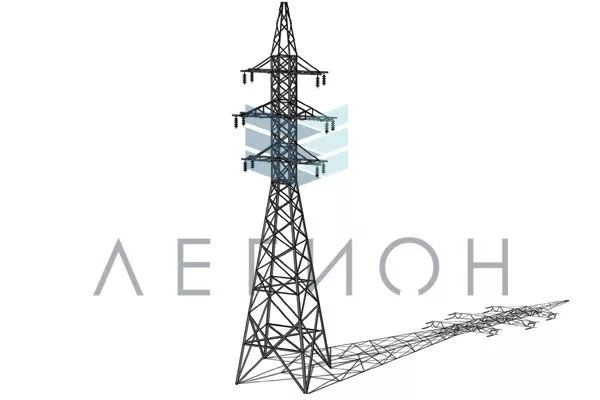

Виды металлических опор линии электропередачи

Содержание:

1. Классифицирование стальных опор линии электропередач

• Предназначение
• Конструктивное исполнение
• Число электроцепей


2. Ассортимент поставок

• Решетчатые
• ЛЭП из гнутого профиля
• Многогранные ЛЭП

В настоящий период на территории РФ и стран СНГ, кроме распространенных решетчатых опор ЛЭП из углового проката, все большую популярность приобретают ВЛ из многогранного и гнутого профиля.
Исторически сложилось, что на обширных постсоветских просторах опоры из стали применяют свыше половины века. Появление первой в России 2-цепной ВЛ 110кВ с использованием решетчатых опор из угловой стали относится к 1925 г. Учитывая стремительный прогресс энергетики, возникла потребность в применении металлических ЛЭП, обладающих способностью противодействовать факторам окружающей среды, отличающихся простотой при монтаже и транспортировании, долговечностью и легкостью в обслуживании. Подобные качественные критерии присущи опорам ЛЭП из многогранника и гнутого профиля.


Классифицирование стальных опор ЛЭП

Опоры классифицируются на такие категории, исходя из назначения, конструктивного исполнения, числа цепей:


1. Предназначение:

• промежуточного применения - для поддерживания проводов и тросов. Они не рассчитаны на воздействие нагрузок, имеющих горизонтальный характер, и применяются на прямых отрезках трассы;
• анкерного типа – для компенсации степени натяжения проводов в соседних промежутках, при перемене сечений. Возможно использование на прямых отрезках;
• углового типа – для компенсации общих нагрузок при перемене направления участка: до 30 - промежуточные, свыше 30 - анкерно-угловые;
• концевого типа – для компенсации натяжения проводов в конце отрезка;
• переходного назначения - для устройства перехода через препятствия природного происхождения и спецсооружения;
• транспозиционные - для трансформации проводов;
• ответвительного вида – для установки ответвлений;
• перекрестного назначения – при взаимопересечении двух линий.

2. Конструктивное исполнение

• с оттяжками;
• свободно стоящие;
• с размерами, отличающимися от типовых.

3. Число электроцепей

• с одной цепью;
• с двумя цепями;
• с несколькими цепями.

Ассортимент поставок

НПО «Легион» осуществляет выпуск и реализацию разнообразного конструктива. При размещении заказа необходимо указать марку изделия при стандартном исполнении или предоставить чертежную документацию КМ (КМД) для нестандартного производства. Продукция выпускается согласно стандартам и НТД отраслевых НИИ. Уровень цен определяется, исходя из предназначения, исполнения, степени стойкости и периода службы.

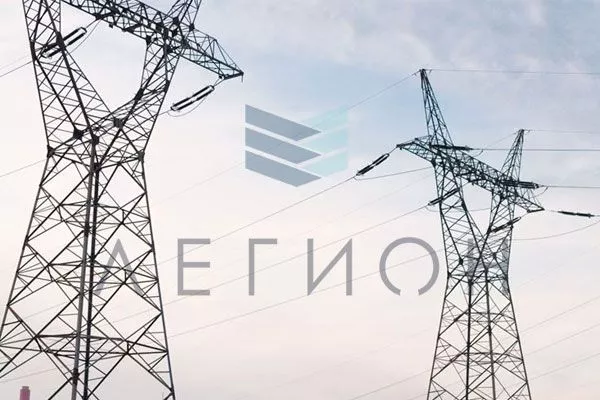

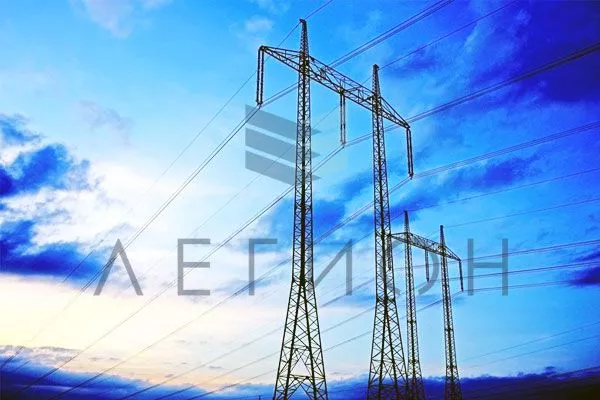

Решетчатые ЛЭП

При изготовлении решетчатых опор для ВЛ 35...1150 кВ используют стальной металлопрокат. Узлы и детали соединяются, используя болты или сварку. Разница между конструкциями линии электропередачи определяется с учетом вида соединения, и оказывает решающее влияние на условия транспортирования на объект.Например, для сварных конструкций характерны более высокая надежность и простота в установке, однако, из-за габаритных размеров значительно затрудняется их транспортировка. Соединение болтами отличается удобством при доставке и выполнении операций горячего цинкования, но требуют большей трудоемкости при проведении монтажа.
Для изготовления применяют сталь 09Г2С или Ст3 согласно ГОСТ 27772-88. Вся продукция подвергается горячему цинкованию или покрывается спецкомпозитом с цинковым наполнением.

ЛЭП из гнутого профиля

Опоры ЛЭП, изготовленные из гнутого профиля, являются востребованной позицией при строительстве ВЛ 6/10/35 кВ. Их установку можно выполнять в I-VII гололедно-ветровых районах, предусматривая уровень напора ветра до 1000 Па и величину обледенения до 25 мм.Для эксплуатации в режиме до -40С, применяют сталь С245, для регионов с температурным режимом до -65С - сталь С345. Опоры из гнутого профиля являются одностоечными, их элементы выполняются сварными.
Проводят антикоррозионную обработку способом горячего цинкования или нанесением спецкомпозита с цинком.


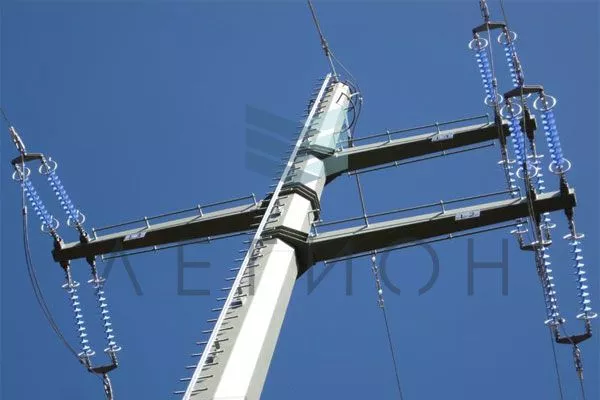

Многогранные ЛЭП

Многогранные ЛЭП для 10...500 кВ используют для I-V гололедно-ветровых районов, в местах проживания населения и вне их при температурном режиме не ниже -65 градусов.Полые внутри, они имеют стойки многогранного сечения в виде усеченных пирамид. Для изготовления используется металлопрокат С345 по ГОСТ 27772-88. Горячая оцинковка или нанесение композита с содержанием цинка предотвращает коррозию.

Для данных опор характерными являются такие достоинства конструкции:

• имеют в составе несколько секций, крепление фланцевого или телескопического типа;
• проектирование и производство осуществляется с траверсами различного исполнения: многогранные, решётчатые или изолирующие;
• перед операцией сварки выполняется гибка листового проката. Ребра жесткости оптимизируют распределение нагрузок при их увеличении;
• процесс производства допускает модернизацию конструкций с учетом индивидуальных потребностей;
• имеют отличную адаптивность к условиям эксплуатации.


К числу основных достоинств многогранных опор ЛЭП относятся:

• высокие показатели надежности и продолжительного периода эксплуатации;
• способность адаптивности в условиях эксплуатации;
• возможность оперативного выполнения монтажа/демонтажа;
• обоснованный уровень цен на продукцию.



Заказать изготовление и поставку опор ЛЭП можно в НПО «Легион», для этого следует позвонить по телефону, указанному на сайте компании, или оставить заявку на сайте, отправить по электронной почте.
Сотрудничество с НПО «Легион» позволит заказчику убедиться в преимуществах нашей компании, благодаря основным принципам работы:

• обоснованная политика ценообразования;
• организация круглосуточного производственного процесса;
• гарантия своевременной доставки продукции по регионам РФ и СНГ;
• обеспечение контроля ОТК на всех технологических этапах производства;
• постоянное наличие стандартных позиций и пр.

Предлагая типовые и индивидуальные решения, НПО «Легион» пользуется заслуженной репутацией надежного и ответственного производителя.
