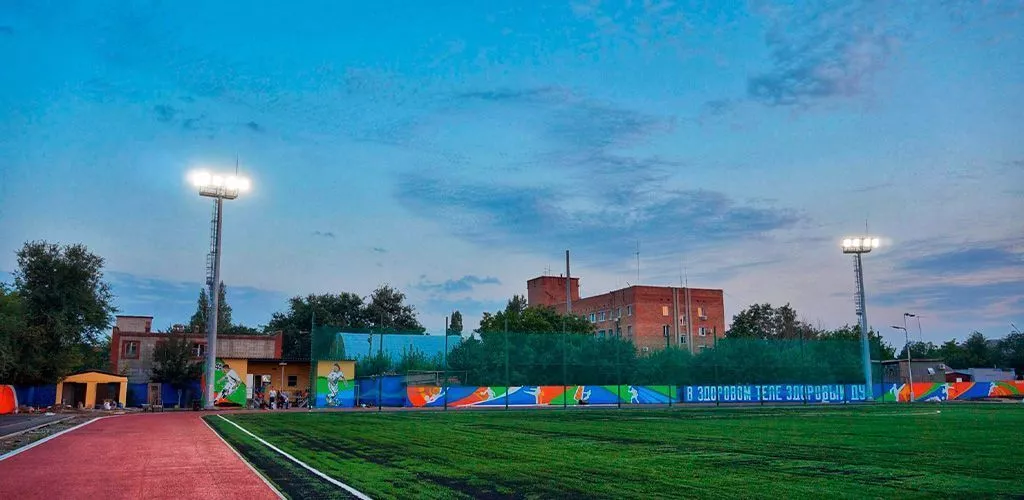

Мачты освещения для стадионов и спортивных объектов

Мачты освещения для стадионов и спортивных объектов — это не типовые опоры, а отдельная категория высотных металлоконструкций со своими нормами, расчётами и эксплуатационными ограничениями. От того, насколько грамотно они выбраны по высоте, расположению и типу короны, зависит комфорт игроков и зрителей, а также возможность проведения официальных соревнований и качественных ТВ‑трансляций.

Ошибка в проектировании мачты для спортивного освещения почти всегда проявляется уже на этапе эксплуатации: игроки теряют мяч из поля зрения, судьи жалуются на блики, телевизионная картинка «плывёт», а объект не проходит требования спортивных федераций. Поэтому они рассматриваются как комплексная часть системы спортивной инфраструктуры.

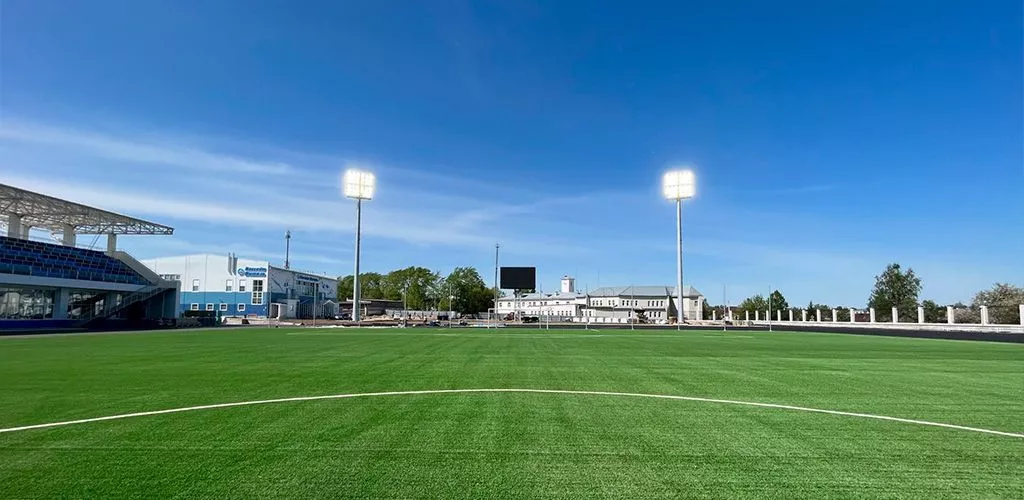

Чем стадионная мачта отличается от обычной опоры?

Типовая городская опора наружного освещения обеспечивает нормативную горизонтальную освещённость на уровне дороги или тротуара. Мачты освещения для стадионов работают в других условиях: это высотные многогранные стальные конструкции, рассчитанные на размещение мощных прожекторных систем и обеспечение одновременно горизонтальной и вертикальной освещённости игрового поля и трибун.

Для спорта важны не только люксы «на газоне», но и качество света: равномерность по всей площадке, вертикальная освещённость (видимость мяча и игроков в воздухе), ограничение слепящего действия и стабильность параметров для ТВ‑съёмки. Поэтому мачты для спортивного освещения почти всегда выполняются как высокомачтовые опоры с прожекторными коронами, а не как рядовые опоры уличного света.

Ключевые факторы, которые учитываются при проектировании:

• равномерность светового поля по всей игровой зоне;
• вертикальная освещённость для динамики мяча и игроков;
• ограничения по ослеплённости спортсменов, судей и зрителей;
• требования к цветопередаче и отсутствию мерцания для телетрансляций.

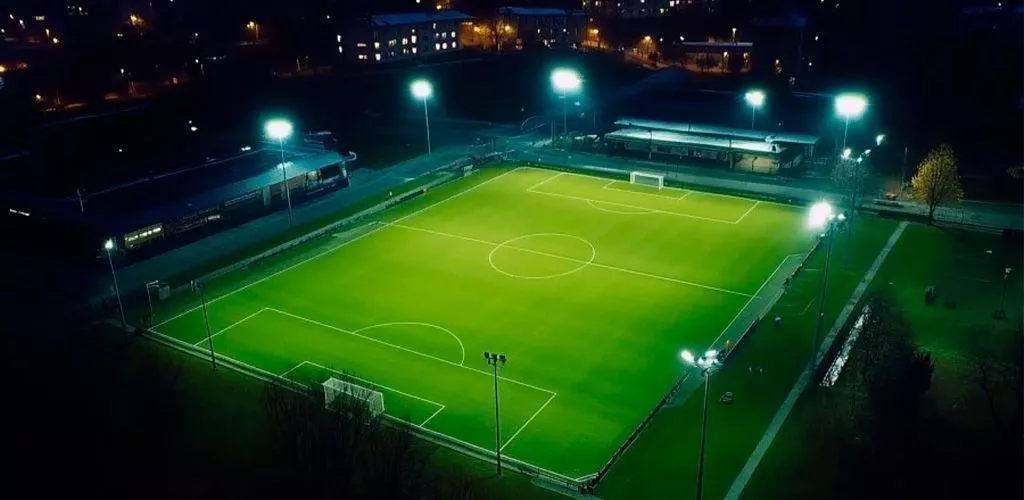

Многогранные высокомачтовые опоры: базовый конструктив

Современные мачты освещения для стадионов, как правило, выполняются в виде конических многогранных стволов, получаемых гибкой листовой стали с последующей сваркой продольных швов. Такая многогранная форма сочетает в себе оптимальное соотношение жёсткости, массы и ветровой парусности.

Высокомачтовые опоры позволяют поднять прожекторы на высоту 16–45 м и более, освещая большие площади с минимальным количеством точек установки и упрощённой схемой электроснабжения. Для стадионов и крупных спортивных комплексов именно многогранные высотные конструкции дают возможность соблюсти требования по свету и одновременно вписаться в архитектуру объекта.

Нормативная база для мачт спортивного освещения

Проектирование любой мачты для стадиона опирается на комплекс нормативных документов:

• СП 440.1325800 «Спортивные сооружения» — профильный документ, задающий уровни горизонтальной и вертикальной освещённости, коэффициенты равномерности, ограничения по ослеплённости и требования к зрительному комфорту.
• СП 52.13330.2016 «Естественное и искусственное освещение» — базовый свод правил по методике расчётов и параметрам световой среды для открытых площадок.
• СП 20.13330.2016 «Нагрузки и воздействия» — документ для расчёта ветровых, снеговых и других нагрузок на высокомачтовые опоры с учётом ветровых районов, категории местности и климатических факторов.

Если объект планируется под соревнования, добавляются регламенты соответствующих спортивных федераций, которые часто строже СП — особенно по вертикальной освещённости и требованиям для HDTV‑трансляций. На практике именно эти документы во многом определяют итоговую конфигурацию, высоту и количество мачт освещения для стадионов.

От чего зависит высота мачты для стадиона?

Высота мачты освещения стадиона никогда не выбирается «по аналогии с соседним объектом» — она определяется светотехническим и конструктивным расчётом. Для большинства футбольных и многофункциональных арен применяются конструкции высотой порядка 25–50 м, причём конкретное значение зависит от класса объекта, размеров поля и требований по освещённости.

На выбор высоты влияют:

• размеры и геометрия поля, наличие беговых дорожек или дополнительных зон;
• требуемые углы падения света на рабочую зону;
• ограничения по ослеплённости игроков и зрителей;
• наличие и формат ТВ‑трансляций, требования к вертикальной освещённости;
• результаты детального светотехнического моделирования для конкретной схемы расстановки прожекторов.

Слишком низкая мачта для стадиона создаёт чрезмерно крутые лучи света, слепит игроков и не обеспечивает достаточную вертикальную освещённость в верхней части траектории мяча. Чрезмерно высокая опора, наоборот, увеличивает ветровые нагрузки, массу металлоконструкций и стоимость фундамента без адекватного прироста качества света. Поэтому оптимальная высота мачты для спортивного освещения всегда получается из расчёта, а не выбирается по каталогу.

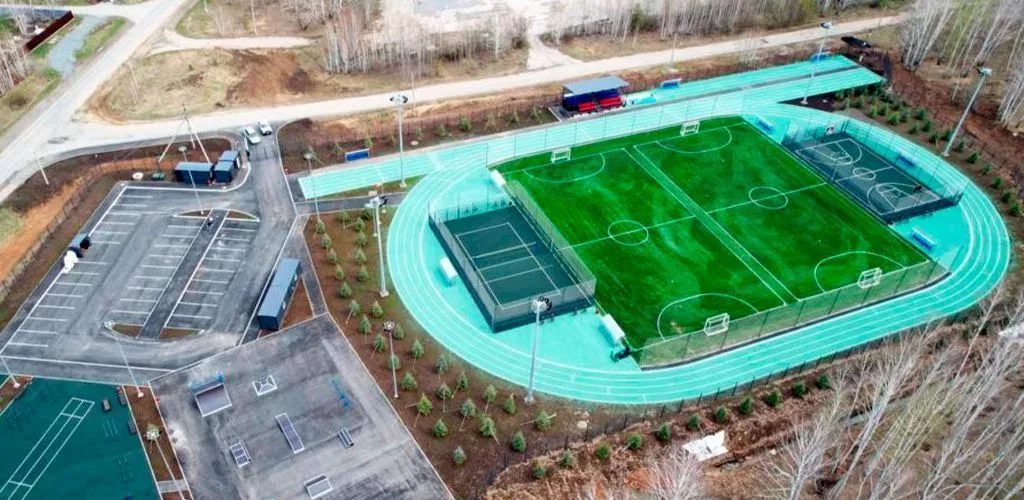

Конструктивные нагрузки и расчёт

Мачты освещения для стадионов — тяжело нагруженные сооружения: помимо массы многогранного ствола они несут прожекторную корону с высокой парусностью, кабельные трассы и иногда дополнительное оборудование. Нагрузочный расчёт выполняется по СП 20.13330.2016 с учётом ветрового района, динамических воздействий, массы прожекторов и климатического исполнения.

Особое внимание уделяется:

• ветровой нагрузке на ствол и корону с учётом реальной площади обдува;
• динамике при порывистом ветре и возможных резонансных колебаниях;
• жёсткости многогранного ствола и допустимым прогибам в рабочем положении;
• расчёту фундамента с учётом геологии площадки, уровня грунтовых вод и схемы анкеровки.

Для высокомачтовых опор, эксплуатируемых в регионах с низкими температурами и высокими ветровыми нагрузками, применяются марки сталей, обеспечивающие требуемую хладостойкость и ресурс — это отражено в типовых технических решениях производителей.

Антикоррозионная защита и ГОСТ 9.307‑2021

Стадионы и крупные спортивные комплексы — это открытые объекты с круглогодичной эксплуатацией, где доступ к мачтам после ввода в эксплуатацию ограничен, а вывод одной такой опоры из работы часто связан с остановкой части инфраструктуры. Поэтому базовым решением является горячее цинкование по ГОСТ 9.307‑2021 «Покрытия цинковые горячие. Общие требования и методы контроля».

Горячее оцинкование обеспечивает:

• равномерное цинковое покрытие по всей поверхности многогранной опоры, включая внутренние полости;
• длительный срок службы без капитальной перекраски;
• устойчивость к атмосферной коррозии в широком спектре климатических районов.

Лакокрасочные системы без горячего цинкования всё чаще используются только как дополнительный декоративный слой по цинку: их ресурс и стабильность в одиночку заметно ниже, особенно на объектах с высокой ветровой и климатической нагрузкой.

Высокомачтовые опоры с мобильной короной: серия ВМО и аналоги

Для стадионов, где доступ спецтехники к полю ограничен, а обслуживание прожекторов должно выполняться без вывода из эксплуатации половины арены, оптимальным решением становятся высокомачтовые опоры с мобильной короной — серия ВМО и её аналоги. В таких конструкциях прожекторная корона опускается на уровень земли по направляющим или на тросовой системе, что позволяет проводить обслуживание без автогидроподъёмников и тяжёлой техники.

К семейству ВМО и функционально близким решениям относятся:

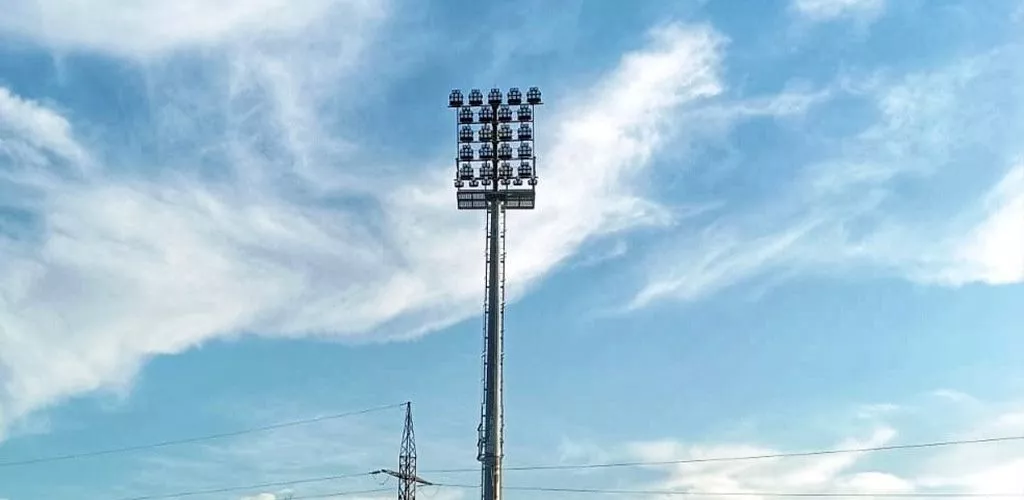

• ВМО — классическая прожекторная мачта с мобильной короной (типовые высоты 16–40, 45 м для освещения спортивных площадок, аэропортов, транспортных узлов и стадионов).
• ВГМ, ВМ, ВМК, ВОУ — варианты многогранных и конических мачт для мобильных корон под разные схемы крепления и типы площадок.
• МГФ, МНД‑ФГ (аналог ВМО по ГОСТ 32947‑2014), МПО, ОММР, ПМО — обозначения, применяемые различными производителями для высокомачтовых опор с мобильной короной, используемых в том числе на спортивных объектах и больших открытых территориях.

Все эти решения объединяет принцип: многогранные, как правило, стальные высокомачтовые опоры с горячим цинкованием и мобильной короной, позволяющей безопасно обслуживать светильники с уровня земли.

Высокомачтовые опоры со стационарной короной: серия ВМОН и аналоги

Когда регламент эксплуатации допускает обслуживание на высоте, а на объекте есть подготовленный персонал и средства доступа (стационарные лестницы, системы безопасности), применяется класс высокомачтовых опор со стационарной короной — серия ВМОН и её аналоги.

К этому семейству относятся:

• ВМОН — многогранные мачты освещения со стационарной короной, площадкой обслуживания и лестницей (типовые высоты 16, 20, 25, 30, 35, 40 м и выше);
• ВГН, ВМОНТ, ВС — прожекторные мачты и высокомачтовые опоры со стационарными коронами под разные схемы расстановки светильников;
• МГСК, МГФ‑СР, МН‑ФГ (ГОСТ 32947‑2014), МС, МССК ВКК, ОВС, ПМ, ПММ, СТПР — распространённые обозначения многогранных мачт со стационарной короной у различных производителей, применяемых для освещения крупных открытых территорий, в том числе футбольных полей и многофункциональных стадионов.

Общая идея таких решений — жёсткая многогранная мачта с фланцевым соединением к фундаменту, стационарной короной и системой обслуживания (лестницы, площадки, ограждения), рассчитанная на длительную эксплуатацию в заданном ветровом районе.

Где и как выбирают между ВМО и ВМОН для стадионов?

Выбор между ВМО (мобильная корона) и ВМОН (стационарная корона) для конкретного стадиона определяется не только бюджетом, но и эксплуатационной моделью объекта.

Если доступ спецтехники к полю затруднён, график игр плотный, а обслуживание нужно выполнять быстро и безопасно с уровня земли, логичен выбор ВМО или её аналогов (МГФ, МНД‑ФГ, МПО, ПМО и др.).

Если у эксплуатирующей организации есть отлаженная система высотных работ, а конструкция допускает удобные лестницы и площадки обслуживания, рационально применить ВМОН или аналоги (ВГН, МГФ‑СР, ОВС, ПМ, СТПР и др.).

В обоих случаях речь идёт именно о многогранных высокомачтовых опорах, спроектированных под конкретный стадион: тип короны, высота, количество мачт и конфигурация прожекторных ярусов определяются светотехническим и конструктивным расчётом, а не только каталогом типоразмеров.

Типичные ошибки и как их избежать

Практика показывает, что большинство проблем с мачтами освещения для стадионов возникает не на заводе, а на стадии исходных решений и проектирования. Наиболее частые ошибки:

• попытка применять нормы дорожного или парковочного освещения к спортивному объекту;
• выбор высоты и количества мачт «по аналогии» без светотехнического моделирования;
• недооценка ветровой нагрузки с учётом полной парусности короны и оборудования;
• экономия на антикоррозионной защите и обслуживании, отказ от горячего цинкования.

Такие решения почти неизбежно приводят к перерасходу бюджета на переделки, ограничению режимов эксплуатации или невозможности получить допуск к соревнованиям нужного уровня.

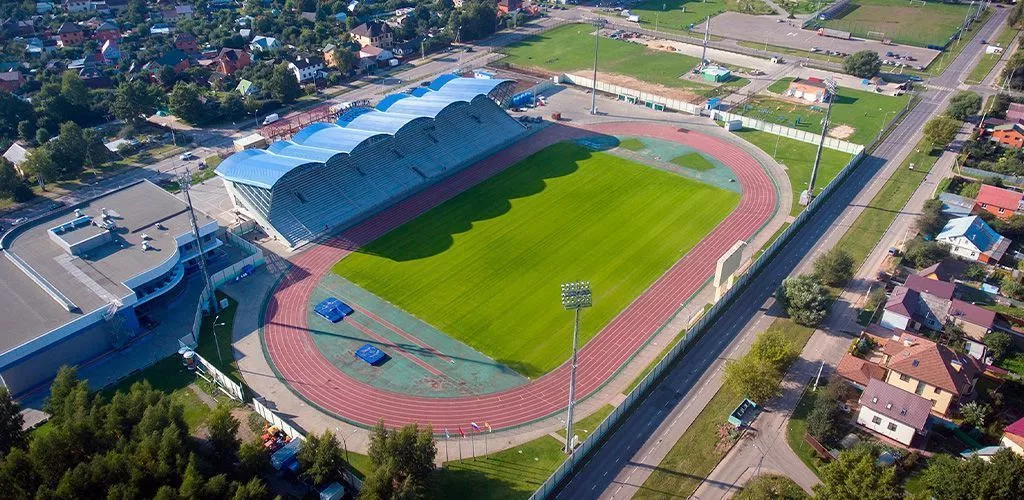

Подход ООО НПО «Легион» к проектированию мачт для стадионов

Корректная с инженерной точки зрения схема работы с заказчиком при выборе мачты для спортивного освещения включает:

• Определение класса объекта (тренировочное поле, муниципальный стадион, арена под ТВ‑трансляции) и требуемого уровня соревнований.
• Учёт требований профильных спортивных федераций и вещателей (при наличии телетрансляций).
• Детальный светотехнический расчёт с моделированием горизонтальной и вертикальной освещённости для нескольких вариантов схемы мачт.
• Подбор типа высокомачтовых опор (ВМО с мобильной короной или ВМОН со стационарной короной и их аналогов) и оптимальной высоты каждой мачты для стадиона на основе расчётов, а не по принципу «как было на другом объекте».
• Конструкторский расчёт многогранных стволов и фундаментов по СП 20.13330.2016 с учётом ветровых и динамических нагрузок, выбора стали и схемы горячего цинкования по ГОСТ 9.307‑2021.

Такой подход позволяет производить мачты освещения для стадионов и спортивных объектов, которые одновременно удовлетворяют требованиям СП и регламентов федераций, проходят экспертизу без замечаний и обеспечивают стабильное качество света в течение всего срока службы.

Практический вывод для заказчика

Мачты освещения для стадионов — это всегда комплексная инженерная задача, в которой объединены светотехническое моделирование, расчёт многогранных высокомачтовых опор, выбор между ВМО / ВМОН и их аналогами, а также требования по обслуживанию и долговечности. Грамотно подобранные конструкции для спортивного освещения позволяют осветить объект до нужного уровня, сократить количество опор, упростить эксплуатацию и обеспечить арене статус, соответствующий заявленному уровню соревнований и ТВ‑трансляций.
